項目背景

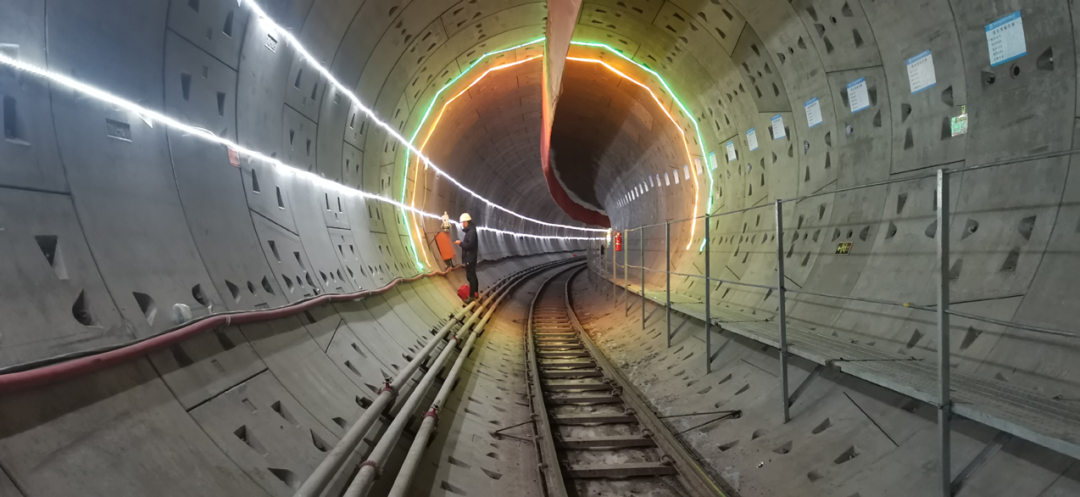

在長春市城市軌道交通6號線工程的某個工地上，客戶使用中緯測量機器人，搭配“導線助手Pro”軟件，可實現快速?gòu)?fù)測全線的洞內控制網，較之前的觀測方式具有很大的效率提升。

實施方案

中緯測量機器人搭配“導線助手Pro”軟件，使用多測回測角、全圓觀測或其他觀測模式對多個觀測目標進行學習測量，完成目標點的學習測量后，儀器會自動進行多個目標多測回觀測。

測量結束后，還會根據規范要求，對角度、距離等各項限差自動進行判別，一旦超限，就會自動進行重測。測量數據輸出到測量員平差軟件后，還可按照規范要求的格式生成數據報表。

作業流程

成果展示

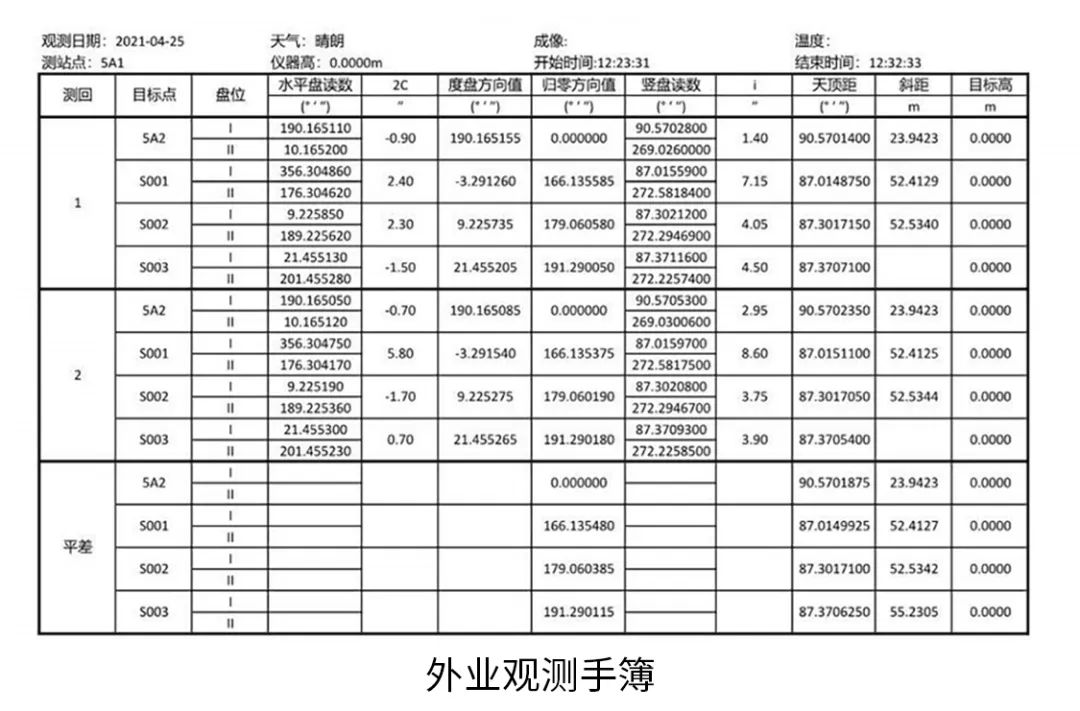

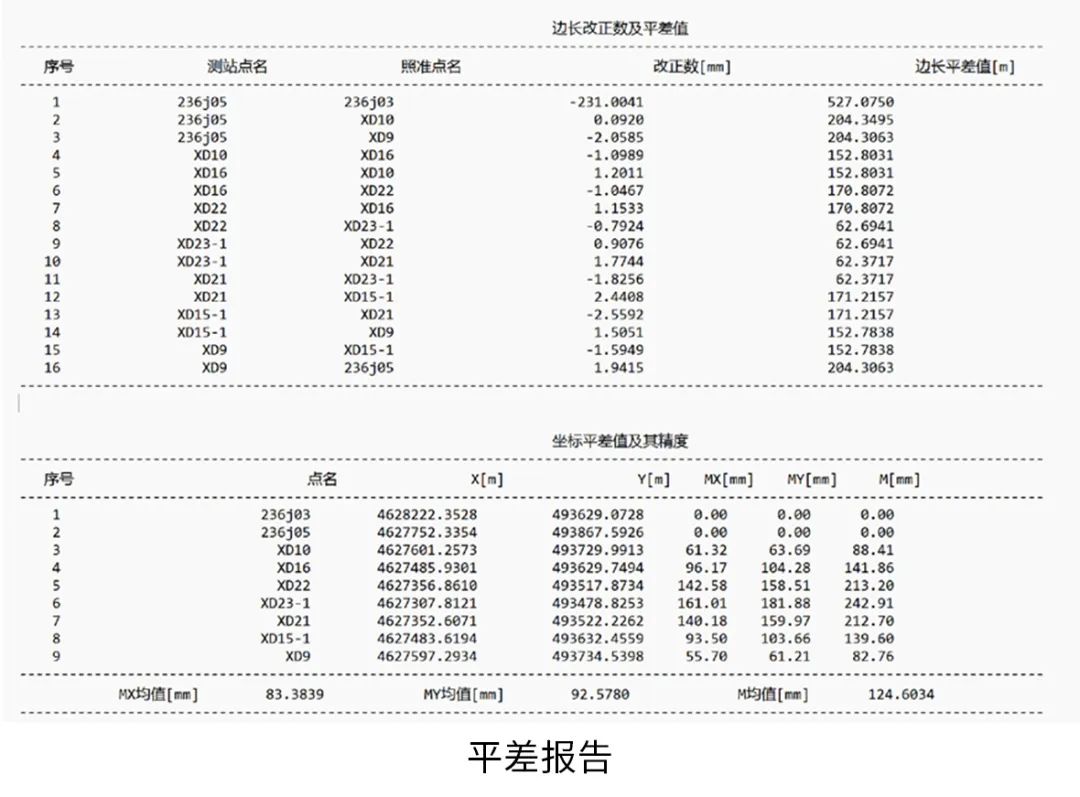

中緯測量機器人搭配“導線助手Pro”的自動導線觀測功能，可以實現快速觀測導線目標，單站平均花費2.5分鐘就可完成觀測，觀測結果符合國家規范與各標準。觀測完成后，還可以生成規范格式的外業觀測手簿，觀測數據也可以一鍵導入平差軟件進行平差并輸出平差結果。
